ESDΑντιστατικό ιμάντα καρπού

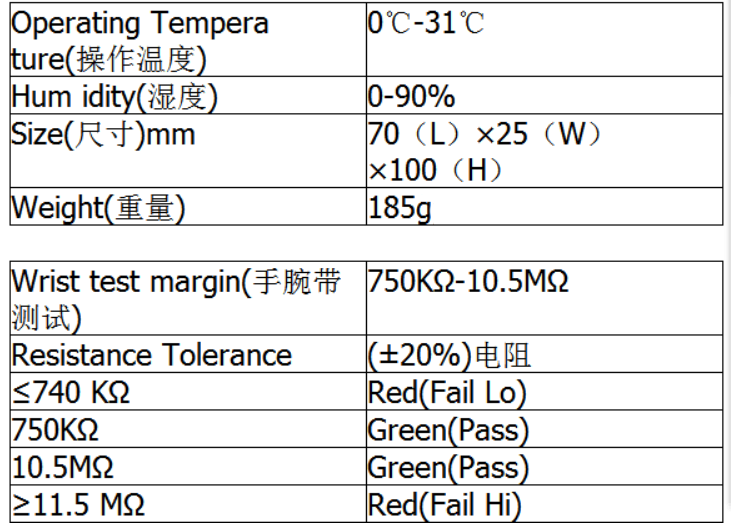

1. Τεχνικές παράμετροι δοκιμής ιμάντα καρπού
2. Οδηγίες λειτουργίας:
Ο ελεγκτής Dr Schneider PC SL-035 έχει σχεδιαστεί για να εκτελεί (λειτουργικές) δοκιμές προσωπικών συσκευών γείωσης ESD γρήγορα και επανειλημμένα.
Αυτό το προϊόν χρησιμοποιείται ως ένα από τα εργαλεία επιθεώρησης για την ολοκλήρωση της εφαρμογής της "6.1.3.2 "Συμμόρφωση με τις απαιτήσεις επαλήθευσης, και η επαλήθευση περιλαμβάνει επίσης καθημερινή επιθεώρηση σχεδίων τεχνικών απαιτήσεων κ.λπ." στην παράγραφο ANSI ESD S20.20.
Οι παράμετροι δοκιμής έχουν προκαθοριστεί στο εργοστάσιο, αλλά πρέπει να ρυθμιστούν ώστε να είναι συνεπείς με τις δικές σας παραμέτρους πριν από τη χρήση. Το μοντέλο SL-035 είναι απλό και βολικό στη χρήση. Το σήμα πράσινου φωτός υπενθυμίζει στον χρήστη ότι όλα είναι φυσιολογικά. Το κόκκινο φως και η ηχητική ειδοποίηση υποδεικνύουν ότι η αντίσταση του κυκλώματος είναι πολύ υψηλή ή πολύ χαμηλή.
3.Δοκιμή ιμάντα καρπού
Αυτή η δοκιμή επαληθεύει ότι υπάρχει μια διαδρομή μεταξύ του χειριστή, του ιμάντα καρπού και του καλωδίου γείωσης.
Ενώ φοράτε τον ιμάντα καρπού, τοποθετήστε το άκρο του βύσματος (καλωδίου) στην υποδοχή στο μπροστινό μέρος του ελεγκτή.
Πατήστε το κουμπί δοκιμής για να ξεκινήσει ο ελεγκτής και ο ελεγκτής μπορεί να ξεκινήσει μέσα σε 2-3 δευτερόλεπτα.
Σημείωση: Κατά τη δοκιμή, φροντίστε να μην αγγίξετε κατά λάθος μεταλλικά μέρη.
Η πράσινη λυχνία LED "Normal (PASS)" είναι αναμμένη, υποδεικνύοντας ότι ο καρπός και η συσκευή σύρματος γείωσης λειτουργούν σωστά.
Εάν ανάψει η λυχνία LED "LO" ή "HI" και ηχήσει ηχητικός συναγερμός, ο χρήστης του ιμάντα καρπού πρέπει να ελέγξει αμέσως εάν η συσκευή ιμάντα καρπού είναι κανονική.
Η αντίσταση δοκιμής του ιμάντα καρπού δεν πρέπει να είναι μικρότερη από 750KΩ, η κανονική περιοχή είναι 750KΩ-10MΩ και η μέγιστη δεν πρέπει να είναι μεγαλύτερη από 10MΩ.
|
Επιφανειακή Αντίσταση |
Οθόνη φωτός |
Αποτέλεσμα |
|
800K OHM έως 10M OHM |
Αναμμένο πράσινο φως |
ΟΚ κανονικό |
|
Περισσότερα από 10 εκατομμύρια OHM |
Κίτρινο φως αναμμένο |
ΓΕΙΑ Υψηλός |
|
Λιγότερο από 750K OHM |
Κόκκινο φως αναμμένο |
LO Χαμηλός |

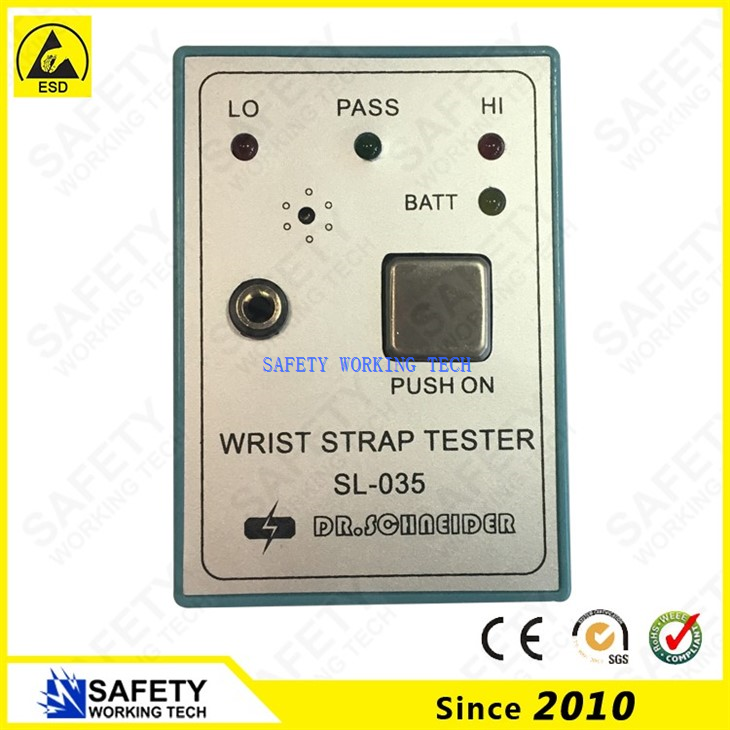

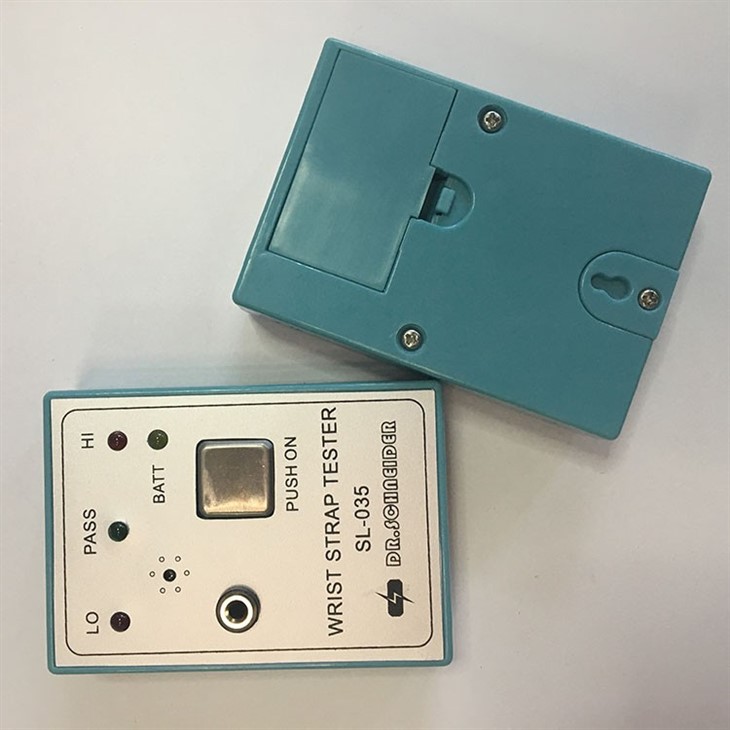

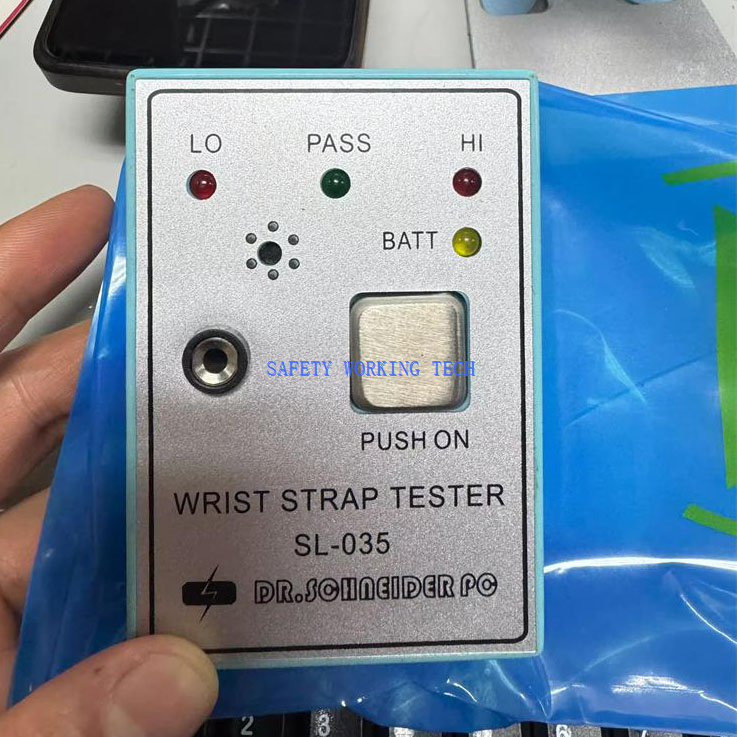

4. SL-035 Εικόνες δοκιμής λουριών καρπού
5. Όροι πληρωμής για τον ελεγκτή ιμάντα καρπού esd.
TT, Western Union, Paypal, Μηνιαίο κλείσιμο (Μόνο για τακτικούς πελάτες).
6. Συσκευασία και αποστολή για αντιστατικό ιμάντα καρπού SL-035
1 σετ/Χρωματικό κουτί. 6 σετ/χαρτοκιβώτιο. Μέγεθος χαρτοκιβωτίου: 26*30*40cm; Μεικτό βάρος: 3 κιλά ανά κουτί.
